16K 세탁기 통돌이 분해 후 청소 하기

이번에 작업은 삼성 16K 세탁기 통돌이 분해 후 청소 하기 입니다.



많이들 DIY 하고 있는 작업 입니다.



[기본 준비물 ]

1. 기어풀러 : 4인치

2. 36mm 롱복수알(임팩트렌치용, 1/2인치용)

3. T 핸들

4. 드라이버(-, +)

5. 10mm 복수알

6. 라쳇핸들(깔깔이)





인터넷에 구입한 기본 부품 입니다.



기어풀러, T해들, 임팩트랜치용 36mm 복수알



 - 복수알 구매시 고민을 많이 했었던게, 일반 복수알이냐 임팩트랜치용 복수알이냐

 - 저는 1/2인치 라쳇핸들(깔깔이)를 보유 하고 있어서 1/2인치로 구입했고요.

 - 참고로, 자동차 정비용이 1/2인치 입니다.

 - 맨 하단에 제가 구입한 사이트를 올려 놓겠습니다.









​

​



임팩트렌치용 36mm 롱복수알 입니다.

(삼성 : 36mm, LG:38mm 라고 하네요)

​

​



기어풀러 4인치면 충분히 분해 됩니다.

사진처럼 제품이 오는게 아니고요, 분리된 상태로 옵니다. 사진처럼 조립하면 됩니다.



​

​

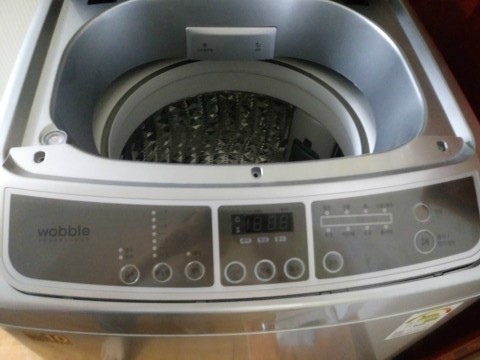

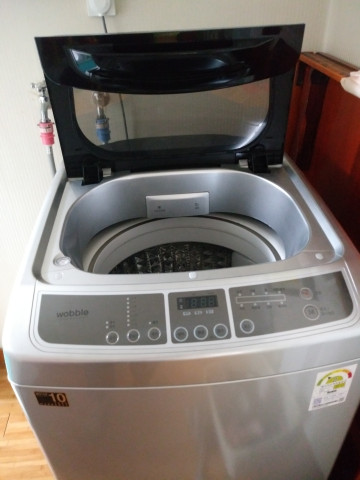

작업을 시작할 통돌이 세탁기 입니다.



2016년 11월에 구입했었고요, 약 2년되었습니다.



얼마 안되었는데, 내부는 어떨까요?? ㄷㄷㄷㄷ





​

​



먼저....   1, 2, 3 번 의 고무를 송곳등으로 제거 후, 나사를 풀어주세요.

​

​



나사를 풀면 위처럼 됩니다.





​

​



앞으로 살작 당기면 위처럼 되고요,

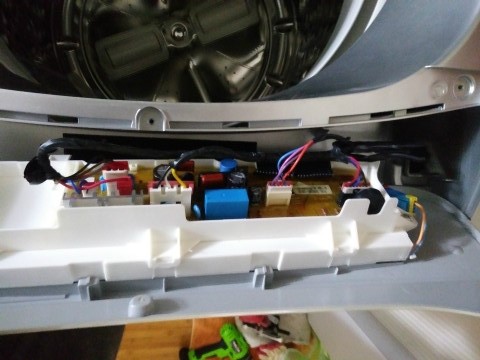

여러 연결된 잭들을 살살 제거해 주세요.



걸쇠식으로 딱 하고 걸린거라 잘 눌러서 제거 합니다.





​

​



잭들이 약 7개 정도 있습니다.



차후 조립시 헤갈리지 않게 표시 및 사진을 찍어 두심 더 좋습니다.







​

​

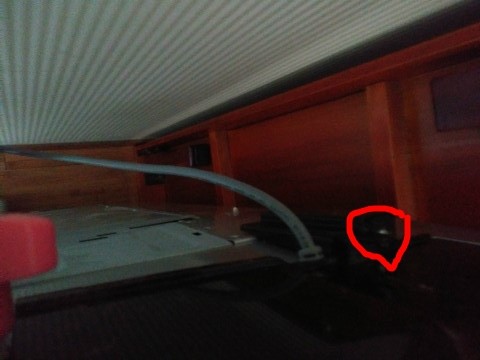

좌측의 나사를 풀러주세요.

​

​



우측의 나사를 풀어주세요.





그럼 계기판 쪽은 1차 성공........







​

​





뒷판의 좌측의 나사를 풀러주세요.

​

​





뒷판의 우측 나사를 풀러주세요.

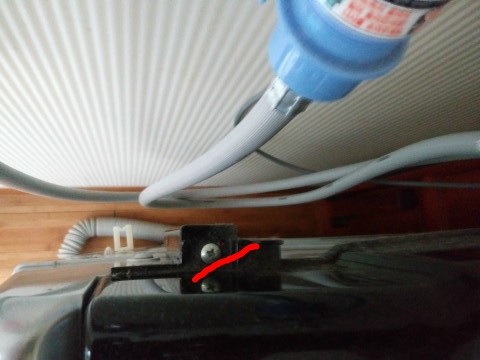

위 빨간색 부근을 일자드라이버나 카드로 살짝 걸쇠처럼 걸려 있는데,



살살 들어서 올리면 케이스가 아래처럼 빠져요.









​

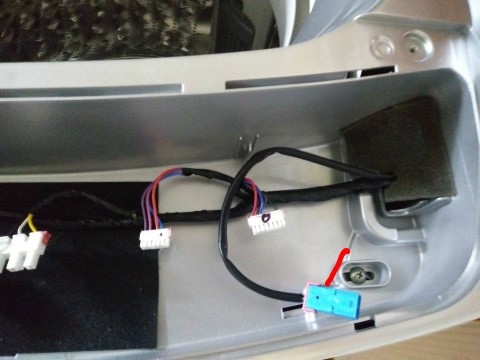

1. 전원 케넥터를 제거 합니다.

2. 접지 나사 2개를 풀러주세요.

3. 우측의 노란색 동그란걸 살작 들면,, 하얀색 튜브가 있습니다.

    - 손으로 잭을 살작 누른 후 호스를 뺄수 있어요.

       (하단의 통과 연결된걸 보니, 물 수위 압력을 감지 하는게 아닌가 합니다.)



​

​

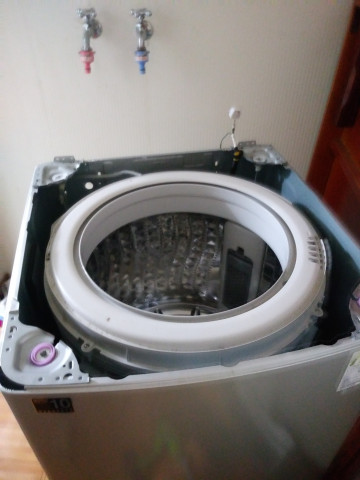

상단 케이스를 들어 올리면 위 처럼 보입니다.





​

​





위 빨간색의 위치에 나사를 풀러주세요.



위치 및 나사의 갯수는 정확히는 기억은 안나지만 약 8개 정도 였던거 같아요



나사 푸르고 들어 올리면 빠져요,



물같은게 들어있는데요. 소금물이라고 합니다.  이건 뜯는게 아니니 그냥 내려 놓으세요.





​

​

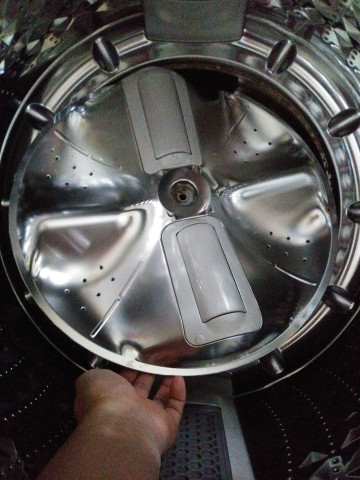

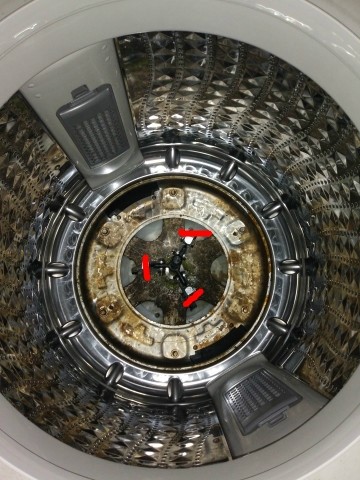

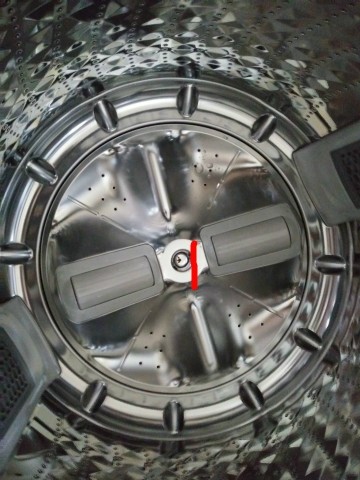

통 하단의 플라스특 커버를 일자드라이버로 살살 젖히면 뚜겅이 나오고 너트를 풀어야 합니다.



10mm 복수알이로 시계 반대방향으로 풀어주세요.

(정확히는 기억 안나나 10mm 였을거에요)



​

​

​

​



10mm 복수알 래쳇핸들로 풀어주세요.



​

​



살살 좌우로 움직이거나 한쪽을 퉁 살살 쳐서 커버를 분해 할 수 있어요.





​

​

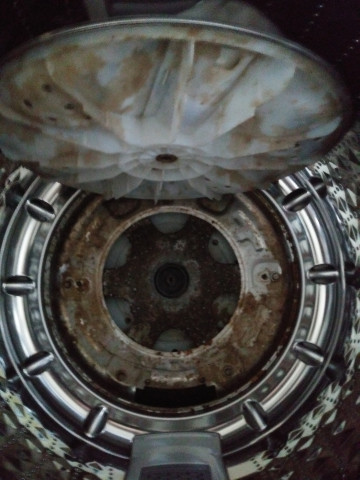

커버를 들면 분해 90% 되었어요.





​

​



2년된 세탁기 때가 장난이 아니죠??



이건 실제 세제와 물이 고여서 때가 생기는거라 어쩔수 없을 거 같습니다.



36mm 너트를 풀러야 합니다.



몽키스패너나 만등렌치 등으로 풀러도 되나 나사가 상하기 쉬워서,



36mm 복수알로 풀러주세요.



​

​

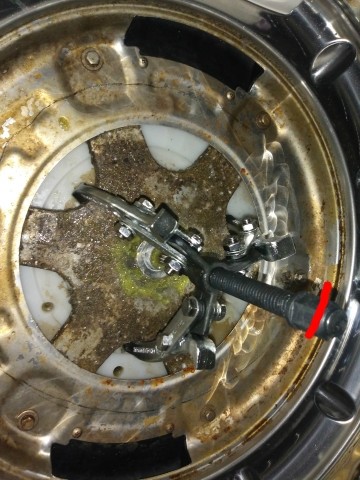

4인치 기어풀러(베어링풀러)로  위처럼 걸어주세요.





​

​





상세컷 위처럼 걸어주시고요 가운데를 시계방향으로 돌려주세요.



그러면 통이 살살 올라오는걸 아실거에요.



그담엔????



통을 들어 내면 됩니다.



그럼 통 분해 끝...  청소 시작 입니다.............................







​

​



위 하얀색 통은 분해 하는게 아니니,   물걸래로 잘 닦아주세요...



​

​

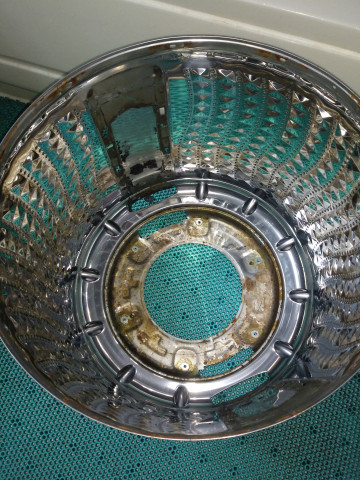

분해한 통은 약간의 황금색? 을 띄고 있습니다.



이게 다 묵은 때 입니다...



​

​



통아래 묵은 때가 심합니다.



이런 통에 빨래를 하니,, 안봐도 아실듯.........



​

​





방법은 뜨거운 물로 빡빡 딱아주세요.



너무 세기 힘을 주면 통이 상하니, 적절한 힘으로 닦아주세요.



​

​



세탁기 거름망 등 통이 붙은 나사를 다 풀어주시면 좀더 깨끗하게 청소가 되고요.

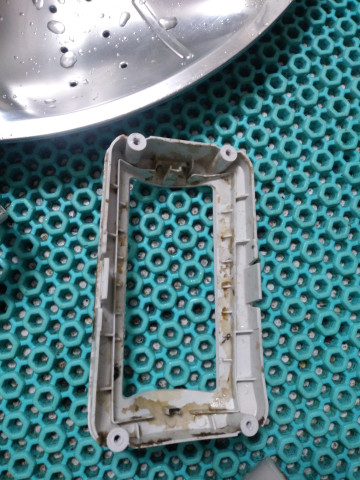

생각보다 세탁기 거름망 고정 플라스틱도 장난 아닙니다.





​

​



기타 청소할 부품들 입니다.



방법은 뜨거운 물로 수세미 및 솔로 깨끗하게 닦아주세요.



​

​

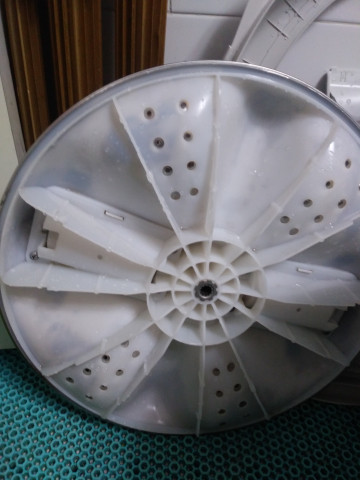

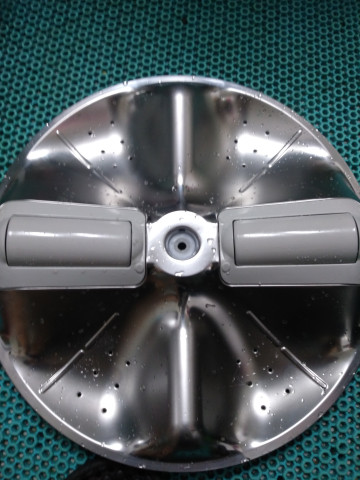

세탁기 하단의 돌아가는 판인데 이름은 모르겠습니다.



물때를 깨끗이 청소하세요.





​

​



돌어가는 건데요.



뒤에 나사를 풀러주면 분리가 되요.



롤러 및 케이스는 좌우 대칭 구조라



차후 조립 후 잘 돌아가는지 보세요.







​



묵은때를 청소하세요.



​

​



청소~~~~~



​

​



통을 가운데 한번만 닦았는데 위처럼 되었어요.



광이 좀 납니다............





​

​

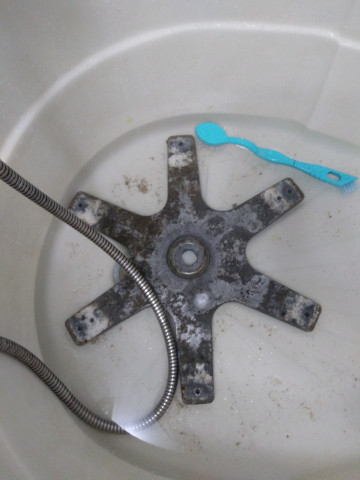

통을 고정하는 판 입니다.



이걸 분해 할려면 10mm 복수알로 살살 풀러주세요.



통이 생각보다 약해서, 강하게 조립시 파손될까 염려됩니다.



​

​



깨끗하게 청소...끝....





​

​





세탁기 하얀색 통이 깨끗 해졌습니다....



방법은 그냥 물걸래나, 물티슈로 깨끗하게 닦아 냅니다.





​

​



하얀 세탁기 통..........





​

​

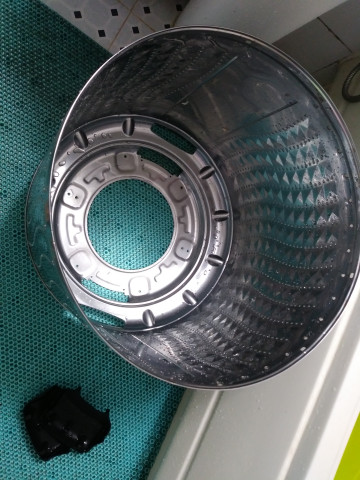

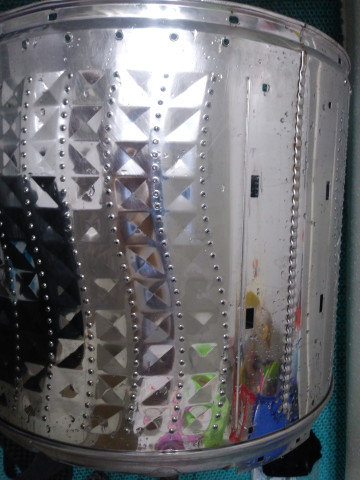

통을 깨끗하게 닦으면 위처럼 광이 납니다.

(알미늄 수세미로 하니가 묶은때가 잘 벗겨 집니다.)







​

​





광이 나나요??







​

​





맨처음의 금색 통과 지금의 은색통...



금이 더 좋지만,, 세탁기 통은 은색이 더 좋습니다.



​

​

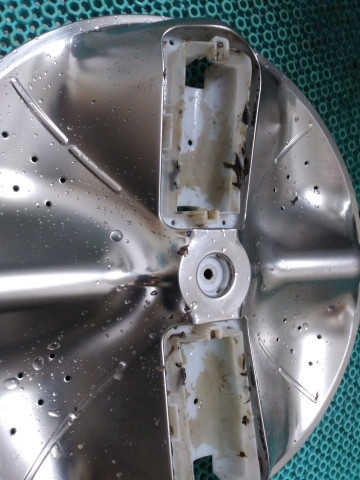

밑판도 깨끗이.



10mm 복수알로 완전 분해를 하면 위처럼 되고요.



밑판을 나두고 청소하는 경우도 있습니다.







끝.. end--











모든 청소가 끝났습니다.



조립은 분해 반대로 하면 됩니다.



​



[작업시간]

시간 분해 : 약 30분

청소 : 약 3시간







[비용]

기어풀러 4인치 : 13,590원

임팩트 롱복수알 : 8,700원

T핸들 : 7,900원

배송비 : 3000원

총 32,957원
